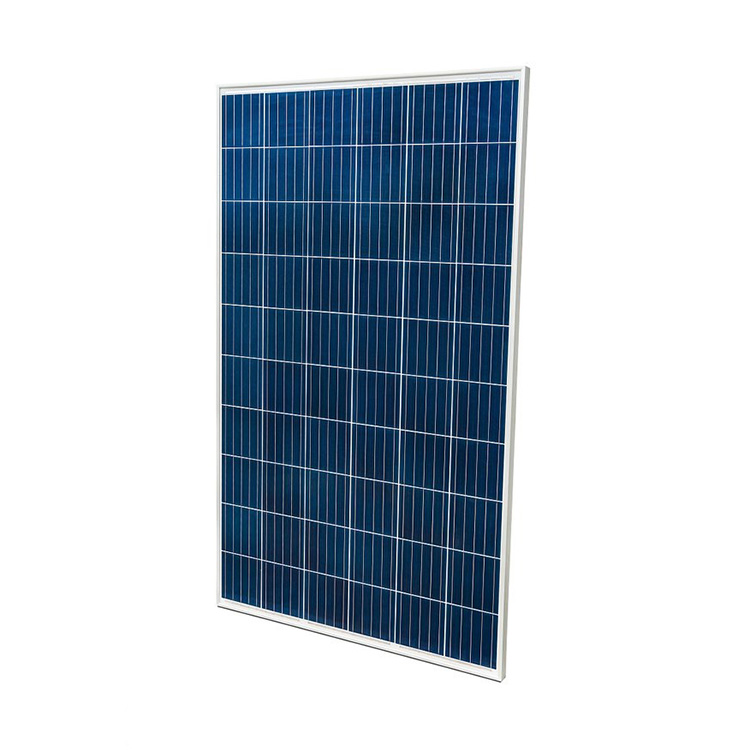

Polycrystalline ဆိုလာပြား

polycrystalline ဆိုလာပြား၏ထုတ်လုပ်မှုလုပ်ငန်းစဉ်သည် monocrystalline silicon ဆိုလာပြားများနှင့်ဆင်တူသော်လည်း polycrystalline ဆိုလာပြားများ၏ photoelectric ပြောင်းလဲခြင်းစွမ်းဆောင်ရည်မှာ များစွာနိမ့်ကျပြီး ၎င်း၏ photoelectric ပြောင်းလဲခြင်းထိရောက်မှုသည် 12% ခန့်ဖြစ်သည်။ ထုတ်လုပ်မှုကုန်ကျစရိတ်အရ၊ ၎င်းသည် monocrystalline silicon ဆိုလာပြားများထက်နိမ့်သည်။ ပစ္စည်းသည် ထုတ်လုပ်ရလွယ်ကူပြီး ပါဝါသုံးစွဲမှုကို သက်သာစေပြီး ထုတ်လုပ်မှုကုန်ကျစရိတ် နည်းပါးသောကြောင့် ကျယ်ပြန့်စွာ တီထွင်ထုတ်လုပ်ထားပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Polycrystalline ဆိုလာပြားများကို သီးခြားချိတ်ဆက်မှုနည်းလမ်းတစ်ခုတွင် ဘုတ်တစ်ခုပေါ်ရှိ polycrystalline silicon ဆိုလာဆဲလ်များမှ စုစည်းထားသည်။ ဆိုလာပြားများကို နေရောင်ခြည်ဖြင့် လင်းထိန်သောအခါ၊ အလင်းရောင်ခြည်စွမ်းအင်သည် photoelectric effect သို့မဟုတ် photochemical effect မှတဆင့် လျှပ်စစ်စွမ်းအင်သို့ တိုက်ရိုက် သို့မဟုတ် သွယ်ဝိုက်သောအားဖြင့် ပြောင်းလဲသွားပါသည်။ သမားရိုးကျ ဓာတ်အားထုတ်လုပ်ခြင်းနှင့် နှိုင်းယှဉ်ပါက၊ နေရောင်ခြည်စွမ်းအင်သုံး လျှပ်စစ်ဓာတ်အားထုတ်လုပ်ခြင်းသည် ရိုးရှင်းသော ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ဖြင့် ကုန်ကျစရိတ်သက်သာပြီး စွမ်းအင်ချွေတာပြီး သဘာဝပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်မှု ပိုမိုများပြားပါသည်။ ၎င်း၏ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ကို ဆီလီကွန် wafer စစ်ဆေးခြင်း- မျက်နှာပြင်အသွေးအရောင်တင်ခြင်း- ပျံ့ပွားထုံးဖွဲ့မှု- စီလီကိတ်ဖန်၏ dephosphorization၊ ပလာစမာ etching- anti-reflective coating- --Screen printing---- အမြန် sintering စသည်တို့။ Polycrystalline ဆိုလာပြား၊ polycrystalline ဆိုလာပြား၊ အဖြူရောင်အဝတ်အစားပုံစံ tempered မှန်။ အထူ 3.2 မီလီမီတာဖြစ်ပြီး အလင်းပို့လွှတ်မှု 91% ကျော်ပါသည်။


CPSY® Polycrystalline ဆိုလာပြား ပါရာမီတာ (သတ်မှတ်ချက်)

စွမ်းရည် Power Tolerance(%) ပတ်လမ်းဖွင့်ဗို့အား(voc) မက်တယ်။ ဗို့အား(vmp) Short Circuit Current (Isc) Max.Current(lmp) Module စွမ်းဆောင်ရည်
50W ±3 21.6V 17.5V 3.20A 2.68A 17%
100W ±3 21.6V 17.5V 6.39A 5.7A 17%
150W ±3 21.6V 17.5V 9.59A 8.57A 17%
200W ±3 21.6V 17.5V 12.9A 11.0A 17%
250W ±3 36V 30V 9.32A 8.33A 17%
300W ±3 43.2V 36V 9.32A 8.33A 17%


CPSY®Polycrystalline ဆိုလာပြား၏ အင်္ဂါရပ်နှင့် အသုံးချမှု

အင်္ဂါရပ်များ:

1. အထူ 3.2 မီလီမီတာ အထူရှိသော ဖန်သားဖြင့် ပြုလုပ်ထားကာ ဆိုလာဆဲလ်၏ ရောင်စဉ်တန်းတုံ့ပြန်မှု (320-1100nm) အတွင်း၊ ၎င်းသည် အိုမင်းမှု၊ ချေးစားမှုနှင့် ခရမ်းလွန်ရောင်ခြည်ဒဏ်ကို ခံနိုင်ရည်ရှိပြီး အလင်းပို့လွှတ်မှုကိုလည်း လုပ်ဆောင်ပေးသည်။ မလျှော့ပါ။

2. Tempered Glass ဖြင့် ပြုလုပ်ထားသည့် အစိတ်အပိုင်းများသည် အချင်း 25 mm ရှိ ရေခဲဘောလုံး၏ အကျိုးသက်ရောက်မှုကို ခံနိုင်ရည်ရှိပြီး တစ်စက္ကန့်လျှင် 23 မီတာ အမြန်နှုန်းဖြင့် ခိုင်ခံ့ပြီး တာရှည်ခံပါသည်။

3. အထူ 0. 5 မီလီမီတာရှိသော အရည်အသွေးမြင့် EVA ဖလင်အလွှာကို ဆိုလာဆဲလ်၏ တံဆိပ်ခတ်ခြင်းနှင့် မှန်နှင့် TPT ဖြင့် ချိတ်ဆက်သည့် အေးဂျင့်အဖြစ် အသုံးပြုပါ။ ၎င်းတွင် 91% ကျော် မြင့်မားသော အလင်းပို့လွှတ်နိုင်စွမ်းနှင့် အိုမင်းရင့်ရော်မှုကို ဆန့်ကျင်နိုင်စွမ်းရှိသည်။

4. အသုံးပြုထားသော အလူမီနီယမ်အလွိုင်းဖရိန်သည် မြင့်မားသော ခွန်အားနှင့် စက်ပိုင်းဆိုင်ရာ သက်ရောက်မှုကို ခံနိုင်ရည်ရှိသည်။

5. Tempered Glass နှင့် ရေစိုခံစေးတို့ကို အသုံးပြု၍ ထုပ်ပိုးထားသောကြောင့် ဝန်ဆောင်မှုသက်တမ်းသည် 15-25 နှစ်အထိ ရောက်ရှိနိုင်ပြီး 25 နှစ်အကြာတွင် 80% ထိရောက်မှုရှိမည်ဖြစ်သည်။

6. Photoelectric ပြောင်းလဲခြင်း၏ ထိရောက်မှုသည် 12-15% ခန့်၊

7. ဆီလီကွန် စွန့်ပစ်ပစ္စည်း ပမာဏ သေးငယ်သည်၊ ထုတ်လုပ်မှု လုပ်ငန်းစဉ် ရိုးရှင်းပြီး ကုန်ကျစရိတ် သက်သာသည်။

ဆိုလာဆဲလ်ထုပ်ပိုးခြင်းအတွက် EVA ဖလင်ကို သန့်စင်ပြီးနောက် စွမ်းဆောင်ရည်လိုအပ်ချက်များ- အလင်းပို့လွှတ်မှု 90% ထက်များသော၊ 65-85% ထက်ကြီးသော cross-linking degree; အခွံခိုင်ခံ့မှု (N/cm)၊ 30 ထက်ကြီးသော မှန်/ဖလင်၊ TPT/15 ထက်ကြီးသော ရုပ်ရှင်၊ အပူချိန်ခုခံမှု: မြင့်မားသောအပူချိန် 85 ℃, အနိမ့်အပူချိန် -40 ℃။

ဆိုလာပြားများ၏ ကုန်ကြမ်းများ- ဖန်၊ EVA၊ ဘက်ထရီစာရွက်များ၊ အလူမီနီယံသတ္တုစပ်ခွံများ၊ သံဖြူဖြင့်ပြုလုပ်ထားသော ကြေးနီစာရွက်များ၊ stainless steel brackets၊ ဘက်ထရီများနှင့် အခြားသော coatings အသစ်များကို အောင်မြင်စွာ တီထွင်နိုင်ခဲ့သည်။

လျှောက်လွှာများ:

ကာဗိုများ၊ အားလပ်ရက်အိမ်များ၊ ခရီးသွား RVs၊ စခန်းချ၊ အဝေးထိန်းစနစ်များအတွက် off-grid power supply

နေစွမ်းအင်သုံး ရေစုပ်စက်များ၊ နေရောင်ခြည်သုံး ရေခဲသေတ္တာများ၊ ရေခဲသေတ္တာများ၊

ဓာတ်အားမလုံလောက်သော ဝေးလံခေါင်သီသောနေရာများ

ဓာတ်အားပေးစက်ရုံများတွင် ဗဟိုချုပ်ကိုင်ထားသော ဓာတ်အားထုတ်လုပ်ခြင်း။

နေရောင်ခြည်စွမ်းအင်သုံး အဆောက်အဦများ၊ အိမ်ခေါင်မိုးဂရစ်နှင့် ချိတ်ဆက်ထားသော ဓာတ်အားထုတ်လုပ်သည့်စနစ်များ၊ photovoltaic ရေစုပ်စက်များ

Photovoltaic စနစ်များနှင့် ဓာတ်အားစနစ်များ၊ သယ်ယူပို့ဆောင်ရေး/ဆက်သွယ်ရေး/ဆက်သွယ်ရေးနယ်ပယ်တွင် အခြေခံစခန်းများနှင့် တိုးဂိတ်များ

ရေနံ၊ သမုဒ္ဒရာနှင့် မိုးလေဝသ နယ်ပယ်များတွင် စောင့်ကြည့်ရေးကိရိယာများ၊

အိမ်တွင်းအလင်းရောင်ပါဝါထောက်ပံ့မှု၊ photovoltaic ဓာတ်အားပေးစက်ရုံ

အခြားနယ်ပယ်များတွင် မော်တော်ကားများ ပံ့ပိုးပေးခြင်း၊ ဓာတ်အားထုတ်လုပ်ခြင်းစနစ်များ၊ စွန့်ပစ်ပစ္စည်းများအတွက် ပါဝါထောက်ပံ့ခြင်း၊ ဂြိုလ်တုများ၊ အာကာသယာဉ်များ၊ အာကာသနေရောင်ခြည်စွမ်းအင်သုံး စက်ရုံများ စသည်တို့ဖြစ်သည်။

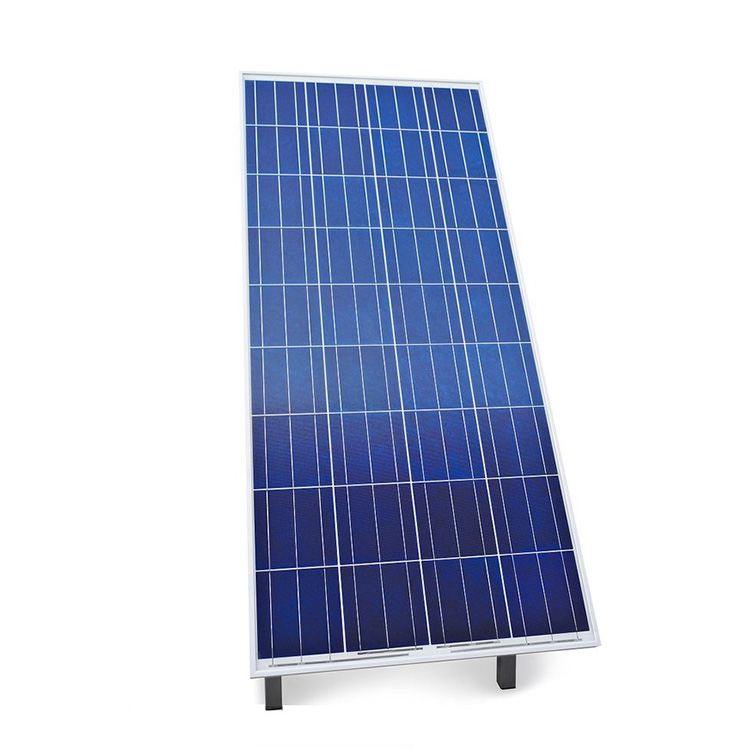

CPSY® Polycrystalline ဆိုလာပြားအသေးစိတ်

monocrystalline ဆိုလာပြားများ၊ polycrystalline ဆိုလာပြားများနှင့် ပါးလွှာသော ဖလင်ဆိုလာပြားများအကြား ကွာခြားချက်များမှာ အောက်ပါအတိုင်းဖြစ်သည်။

ကုသိုလ်ကံ Monocrystalline ဆိုလာပြားများ Polycrystalline ဆိုလာပြားများ ပါးလွှာသောဖလင်ဆိုလာပြား
ပြောင်းလဲခြင်းထိရောက်မှု အမြင့်ဆုံး၊ 15%-24% အလယ်အလတ်၊ 12%-15% အနိမ့် 7-13%၊
စျေးနှုန်း မြင့်မားသော အလယ်တန်း နိမ့်သည်။
ပစ္စည်း အဓိကအားဖြင့် ဆီလီကွန်၊ ဘိုရွန်နှင့် ဖော့စဖရပ်အလွှာများ အဓိကအားဖြင့် ဆီလီကွန်၊ ဘိုရွန်နှင့် ဖော့စဖရပ်အလွှာများ Cadmium Telluride (CdTe)/Amorphous Silicon (a-Si)/Copper Indium Gallium Selenide (CIGS)
အပြင်ပန်း လှလည်းလှတယ်။ အနည်းငယ်ကွဲပြားသည်။ ပါးလွှာသော၊ ပွင့်လင်းပြီး ကွေးညွှတ်နိုင်သည်။
လျှောက်လွှာ အချက်အချာကျသောနေရာများ၊ ဓာတ်အားပေးစက်ရုံများ၊ နေရာများ၊ အများအားဖြင့် အိမ်သုံး ယာယီနေရာများတွင် အများအားဖြင့် အပြင်ဘက်တွင် အသုံးပြုကြသည်။
encapsulation epoxy resin သို့မဟုတ် PET ဖြင့် ထုပ်ပိုးထားသည်။ Tempered Glass နှင့် ရေစိုခံစေးဖြင့် ထုပ်ပိုးထားသည်။ ဖန် သို့မဟုတ် သံမဏိဖြင့် ရရှိနိုင်သည်။
ပို့လွှတ်ခြင်း။ ၉၁% ကျော်၊ 88-90% သို့မဟုတ် ထို့ထက်ပိုပါသည်။ 50 အထက်
စီစဉ်ပေးခြင်း ပုံမှန် serial-parallel array နည်းလမ်း မမှန်သော ခင်းကျင်းမှု -
ထုတ်လုပ်မှုလုပ်ငန်းစဉ် Siemens နည်းလမ်းသည် ဆီလီကွန် wafers များထုတ်လုပ်ရန် Czochralski နည်းလမ်းကို တိုးတက်စေပြီး ၎င်းတို့အား မော်ဂျူးများအဖြစ် စုစည်းသည်။ ဆီလီကွန် wafer များကို ပုံသဏ္ဍာန်နည်းဖြင့် ထုတ်လုပ်ပြီး မော်ဂျူးများအဖြစ် စုစည်းသည်။ ပုံနှိပ်နည်းပညာနှင့် ပါးလွှာသော ဖလင်အစစ်ခံနည်းပညာကို အသုံးပြုထားသည်။
ဝန်ဆောင်မှုဘဝ 20-25 နှစ်နှင့်အထက် 15-25 နှစ်နှင့်အထက် 15-20 နှစ်ကျော်


ပါဝါတွက်နည်း

ဆိုလာ AC ပါဝါထုတ်လုပ်သည့်စနစ်သည် ဆိုလာပြားများ၊ အားသွင်းကိရိယာ၊ အင်ဗာတာနှင့် ဘက်ထရီများဖြင့် ဖွဲ့စည်းထားသည်။ ဆိုလာ DC ဓာတ်အားထုတ်လုပ်သည့်စနစ်တွင် အင်ဗာတာ မပါဝင်ပါ။ ဆိုလာစွမ်းအင်ထုတ်လုပ်သည့်စနစ်သည် ဝန်အတွက်လုံလောက်သော ပါဝါရရှိစေရန်အတွက်၊ အစိတ်အပိုင်းတစ်ခုစီကို လျှပ်စစ်ပစ္စည်း၏ ပါဝါအလိုက် ကျိုးကြောင်းဆီလျော်စွာ ရွေးချယ်ရမည်ဖြစ်သည်။ တွက်ချက်နည်းကို နမူနာအဖြစ် ဖော်ပြရန် အောက်ပါတို့သည် 100W အထွက်ပါဝါနှင့် တစ်နေ့လျှင် 6 နာရီအသုံးပြုရပါသည်-

1. ပထမဦးစွာ နေ့စဉ်စားသုံးသော ဝပ်နာရီ အရေအတွက်ကို တွက်ချက်ပါ (အင်ဗာတာ ဆုံးရှုံးမှု အပါအဝင်)- အင်ဗာတာ၏ ပြောင်းလဲခြင်း စွမ်းဆောင်ရည် 90% ဖြစ်ပါက အထွက်ပါဝါ 100W ဖြစ်သောအခါ အမှန်တကယ် လိုအပ်သော အထွက်ပါဝါသည် 100W/ဖြစ်သင့်သည်။ 90%=111W; တစ်နေ့ 5 နာရီအသုံးပြုပါက ပါဝါသုံးစွဲမှုမှာ 111W*5 hours = 555Wh ဖြစ်သည်။

2. ဆိုလာပြားကို တွက်ချက်ပါ- ထိရောက်သော နေ့စဥ်နေရောင်ခြည်ကြာချိန် 6 နာရီအပေါ်အခြေခံ၍ အားသွင်းခြင်းလုပ်ငန်းစဉ်အတွင်း အားသွင်းမှုထိရောက်မှုနှင့် ဆုံးရှုံးမှုတို့ကို ထည့်သွင်းတွက်ချက်ပါက ဆိုလာပြား၏အထွက်ပါဝါသည် 555Wh/6h/70%=130W ဖြစ်သင့်သည်။ ယင်း၏ 70% သည် အားသွင်းစဉ်အတွင်း ဆိုလာပြားမှ အသုံးပြုသည့် အမှန်တကယ် ပါဝါဖြစ်သည်။


RFQ

1. ဆိုလာပြားများ၏ အမျိုးအစားများကား အဘယ်နည်း။

--- ပုံဆောင်ခဲဆီလီကွန်ပြားများအရ ၎င်းတို့ကို polycrystalline silicon ဆိုလာဆဲလ်များနှင့် monocrystalline silicon ဆိုလာဆဲလ်များအဖြစ် ပိုင်းခြားထားသည်။
---Amorphous ဆီလီကွန်ပြားများကို ပါးလွှာသောဖလင်ဆိုလာဆဲလ်များနှင့် အော်ဂဲနစ်ဆိုလာဆဲလ်များအဖြစ် ပိုင်းခြားထားသည်။
--- ဓာတုဆိုးဆေးပြားများ အရ ၎င်းတို့ကို ဆိုးဆေး-အာရုံခံသော ဆိုလာဆဲလ်များအဖြစ် ပိုင်းခြားထားသည်။


2. monocrystalline၊ polycrystalline နှင့် amorphous ဆိုလာပြားများကို မည်သို့ခွဲခြားနိုင်မည်နည်း။

Monocrystalline ဆိုလာပြားများ- ပုံစံမရှိ၊ အပြာနုရောင်၊ ဖုံးကွယ်ပြီးနောက် အနက်ရောင်နီးပါး၊
Polycrystalline ဆိုလာပြားများ- နှင်းပွင့်သံချပ်ပေါ်ရှိ အပြာနုရောင်နှင်းပွင့်ပုံဆောင်ခဲပုံစံကဲ့သို့ polycrystalline ရောင်စုံနှင့် polycrystalline အရောင်အသွေးနည်းသော ပုံစံများ ရှိပါသည်။
Amorphous ဆိုလာပြားများ- အများစုမှာ မှန်နှင့် အညိုရောင်ဖြစ်သည်။


3. ဆိုလာပြားဆိုတာ ဘာလဲ။

ဆိုလာပြားများသည် နေ၏စွမ်းအင်ကို ဖမ်းယူကာ လျှပ်စစ်အဖြစ်သို့ ပြောင်းလဲပေးသည်။ ပုံမှန်ဆိုလာပြားတစ်ခုတွင် ဆီလီကွန်၊ ဘိုရွန်နှင့် ဖော့စဖရပ်အလွှာများဖြင့် ဖွဲ့စည်းထားသည့် နေရောင်ခြည်ဆဲလ်တစ်ခုစီ ပါဝင်ပါသည်။ ဘိုရွန်အလွှာမှ အပြုသဘောဆောင်သော အားဖြည့်အားများကို ဖော့စဖရပ်အလွှာမှ ပံ့ပိုးပေးပြီး၊ ဆီလီကွန်ဝေဖာသည် တစ်ပိုင်းလျှပ်ကူးပစ္စည်းအဖြစ် လုပ်ဆောင်သည်။ နေမှ ဖိုတွန်များသည် ဘောင်မျက်နှာပြင်ကို ထိသောအခါ၊ ၎င်းတို့သည် ဆီလီကွန်မှ အီလက်ထရွန်များကို ခေါက်ကာ ဆိုလာဆဲလ်မှ ဖန်တီးထားသော လျှပ်စစ်စက်ကွင်းသို့ ခေါက်ကြသည်။ ၎င်းသည် photovoltaic effect ဟုခေါ်သော လုပ်ငန်းစဉ်ကို အသုံးပြုနိုင်သော ပါဝါအဖြစ်သို့ ပြောင်းလဲနိုင်သည့် ဦးတည်ချက်လျှပ်စီးကြောင်းကို ဖန်တီးပေးသည်။ ပုံမှန်ဆိုလာပြားတစ်ခုစီတွင် ဆိုလာဆဲလ် 60၊ 72 သို့မဟုတ် 90 ရှိသည်။
3. monocrystalline နှင့် polycrystalline ဆိုလာဆဲလ်များကြား ခြားနားချက်
1) မတူညီသော ဝိသေသလက္ခဏာများ Polycrystalline silicon ဆိုလာဆဲလ်များ- Polycrystalline silicon ဆိုလာဆဲလ်များသည် မြင့်မားသောပြောင်းလဲခြင်းထိရောက်မှုနှင့် monocrystalline silicon ဆဲလ်များ၏သက်တမ်းကြာရှည်မှုနှင့် amorphous silicon ပါးလွှာသောဖလင်ဆဲလ်များ၏ ရိုးရှင်းသောပစ္စည်းပြင်ဆင်မှုလုပ်ငန်းစဉ်များဖြစ်သည်။
2) အသွင်အပြင် ကွဲပြားခြင်း။ ပုံပန်းသဏ္ဌာန်အားဖြင့်၊ monocrystalline silicon ဆဲလ်များ၏ လေးထောင့်များသည် မျက်နှာပြင်ပေါ်တွင် ပုံသဏ္ဍာန်မရှိ၊ polycrystalline silicon ဆဲလ်များ၏ လေးထောင့်များသည် စတုရန်းဖြစ်ပြီး မျက်နှာပြင်ပေါ်တွင် ရေခဲပန်းများကဲ့သို့ ပုံစံများရှိသည်။
3) polycrystalline silicon ဆိုလာပြားများ၏ အမြန်နှုန်းသည် ယေဘူယျအားဖြင့် monocrystalline silicon ထက် နှစ်ဆမှ သုံးဆဖြစ်ပြီး ဗို့အား တည်ငြိမ်ရပါမည်။ polycrystalline silicon ဆိုလာဆဲလ်များ၏ထုတ်လုပ်မှုလုပ်ငန်းစဉ်သည် monocrystalline silicon ဆိုလာဆဲလ်များနှင့်ဆင်တူပြီး photoelectric အဖြစ်ပြောင်းလဲခြင်းထိရောက်မှုသည် 12% ခန့်ရှိပြီး monocrystalline silicon ဆိုလာဆဲလ်များထက်အနည်းငယ်နိမ့်သည်။
4) မတူညီသော photoelectric ကူးပြောင်းမှုနှုန်းများ- ဓာတ်ခွဲခန်းရှိ monocrystalline silicon ဆဲလ်များ၏ အမြင့်ဆုံးပြောင်းလဲခြင်းထိရောက်မှုသည် 27% နှင့် သာမန်စီးပွားရေးပြုလုပ်ခြင်း၏ ပြောင်းလဲခြင်းထိရောက်မှုမှာ 10% မှ 18% ဖြစ်သည်။ ဓာတ်ခွဲခန်းရှိ polycrystalline silicon ဆိုလာဆဲလ်များ၏ အမြင့်ဆုံးထိရောက်မှုမှာ 3% ရှိပြီး ယေဘုယျအားဖြင့် လုပ်ငန်းသုံးထိရောက်မှုမှာ ယေဘုယျအားဖြင့် 10%-16% ဖြစ်သည်။
5) single-crystal silicon wafer ၏ အတွင်းပိုင်းတွင် crystal grain တစ်မျိုးတည်းသာ ပါဝင်ပြီး multi-crystal silicon wafer သည် crystal grains အများအပြားဖြင့် ဖွဲ့စည်းထားသည်။ monocrystalline silicon wafers များ၏ပြောင်းလဲခြင်းစွမ်းဆောင်ရည်သည် polycrystalline silicon wafers များထက်ပိုမိုမြင့်မားသည်၊ ယေဘူယျအားဖြင့် 2% ထက်ပိုမိုမြင့်မားပြီး၊ စျေးနှုန်းလည်းပိုမိုမြင့်မားသည်။
6) ဘက်ထရီအကန့်များနှင့်အသုံးပြုမှုတွင် monocrystalline နှင့် polycrystalline အကြားကွာခြားချက်မရှိပါ။ ဒါပေမယ့် ထုတ်လုပ်မှုနဲ့ photoelectric ပြောင်းလဲခြင်း ထိရောက်မှု ကွာခြားမှုရှိပါတယ်။ Monocrystalline ဆိုလာဆဲလ်များသည် ကုန်ကြမ်းအဖြစ် monocrystalline ဆီလီကွန်ကို အသုံးပြုသည်။ မျက်နှာပြင်သည် အများအားဖြင့် အပြာရောင် သို့မဟုတ် အနက်ရောင်ဖြစ်ပြီး ပုံဆောင်ခဲဖွဲ့စည်းပုံကို မမြင်ရပါ။
